Таблица аналогов тензодатчиков

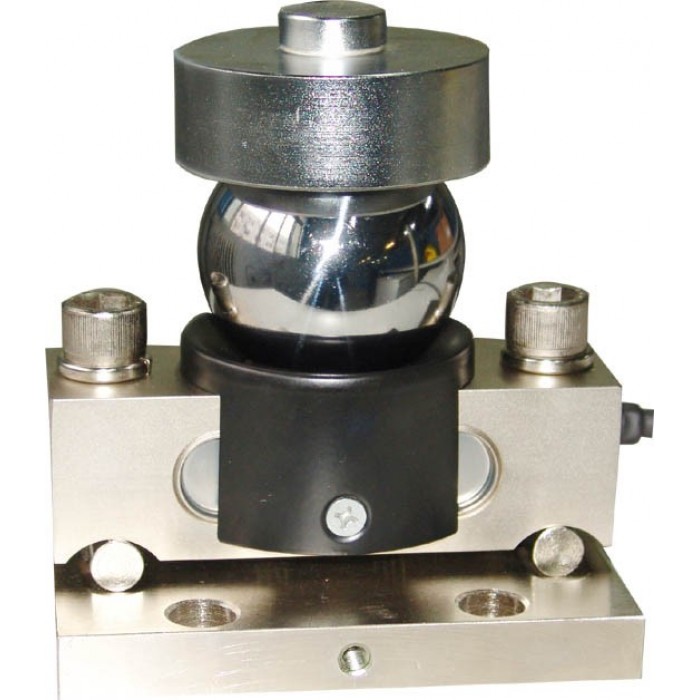

Характерные особенности:
Упругий элемент в виде двухопорной балки, изготовлен по запатентованной технологии:
- Высокая точность характеристик;
- Отличная стабильность характеристик;
- Компактность конструкции и низкая цена.
Материал - конструкционная сталь с никелевым покрытием.
Прост в установке.
Полная герматизация, IP68.
Применение - транспортные, автомобильные, железнодорожные весы и дугое электронное весовое оборудование.
Номинальная | Класс точности | Модель |
| 10 | C3 | HM9A-C3-10t-16B |
| 20 | C3 | HM9A-C3-20t-16B |
| 30 | C3 | HM9A-C3-30t-16B |
| 40SE | C3 | HM9A-C3-40tSE-16B |
| 40 | C3 | HM9A-C3-40t-16B |
| 50 | C3 | HM9A-C3-50t-16B |
ПОДКЛЮЧЕНИЕ
Красный Питание (+) Черный Питание (-) Зеленый Сигнал (+) Белый Сигнал (-) Прозрачный (Экран)

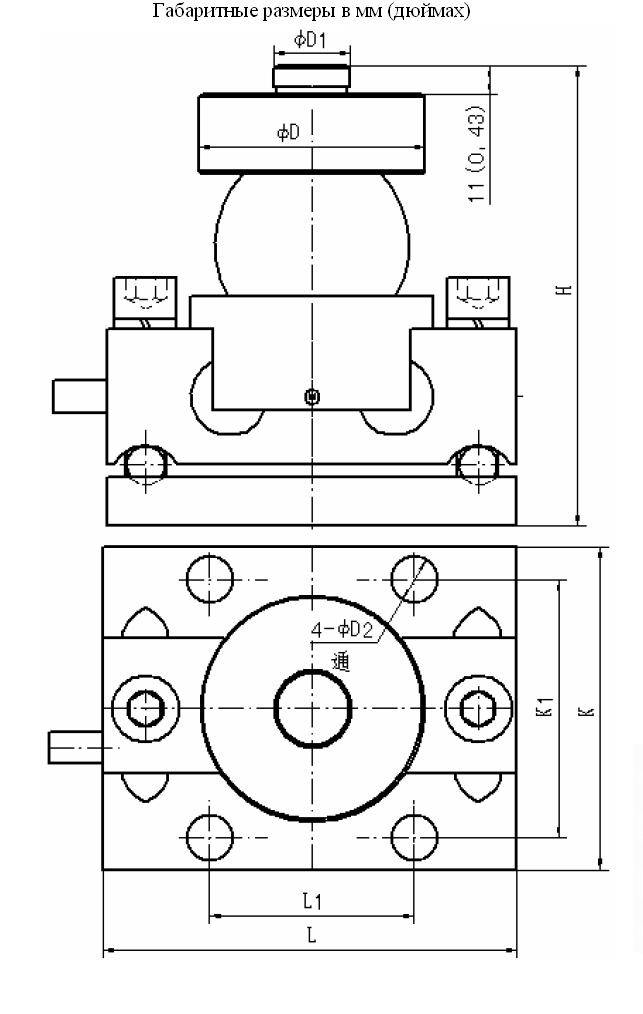

нагрузка/размеры | Собственный вес датчика, кг | Габаритные размеры в мм | |||||||
| D | D1 | D2 | L | L1 | K | K1 | H | ||
| 10 - 40 тSE | 12,5 | 88 | 30 | 18 | 160 | 80 | 125 | 100 | 179 |
| 40 - 50 т | 17,8 | 98 | 40 | 21 | 200 | 124 | 155 | 124 | 220 |
| Класс точности | C3 | Температ. отклонение РКП(%РКП/10°С ) | ≤±0.011 | |||
| РКП (мВ/В) | 2.0±0.002 | Температ. отклонение НКП (%РКП/10°С ) | ≤±0.019 | |||
| Общая ошибка (%FS) | ≤0.020 | Диапазон термокомпенсации, °С | -10 -+40 | |||
| Нелинейность (%FS) | 0.02 | Рабочий диапазон температур, °С | -35 -+65 | |||
| Гистерезис (%FS) | 0.01 | Диапазон напряжения питания (В) | 5-12(DC) | |||
| Ползучесть(%FS/30мин) | ≤±0.016 | Максимально допустимое напряжение питания (В) | 18(DC) | |||
Входное сопротивление (Ом) | 700±3.5 | Предельная нагрузка (%FS) | 150 | |||
| Выходное сопротивление (Ом) | 703±3.5 | Разрушающая нагрузка(%FS) | 300 | |||
| Сопротивление изоляции (MОм) | ≥5000(50DVC) | Класс защиты по EN 60 529 | IP 68 | |||
| Начальный коэффициент передачи (НКП - %РКП) | 1.5 | Длина кабеля, м | 16 | |||
| Спецификация кабеля | 4-х жильный экранированный Ø 6.2 мм | |||||
