Техническая спецификация
Таблица аналогов тензодатчиков

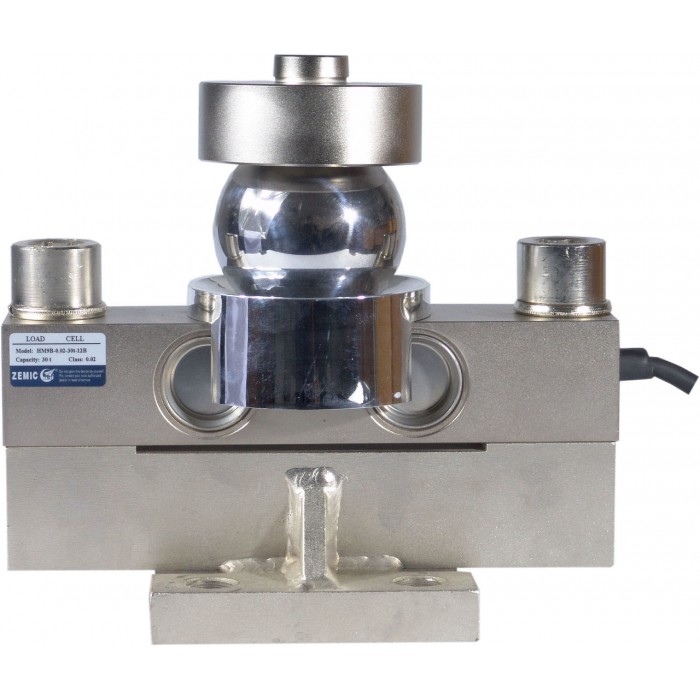

Характерные особенности:
Материал - конструкционная сталь с никелевым покрытием.
В комплекте - нагрузочный стальной шар с крышкой.
Применение - транспортные, автомобильные весы и дугое электронное весовое оборудование.
Номинальная | Класс точности | Модель |
| 10 | С3 | HM9B-C3-10t-12B |
| 20 | С3 | HM9B-C3-20t-12B |
| 25 | С3 | HM9B-C3-25t-12B |
| 30 | С3 | HM9B-C3-30t-12B |
| 40 | С3 | HM9B-C3-40t-12B |
| 40SE | С3 | HM9B-C3-40tSE-12B |
| 50 | С3 | HM9B-C3-50t-12B |
ПОДКЛЮЧЕНИЕ
Красный Питание (+) Черный Питание (-) Зеленый Сигнал (+) Белый Сигнал (-) Прозрачный (Экран)

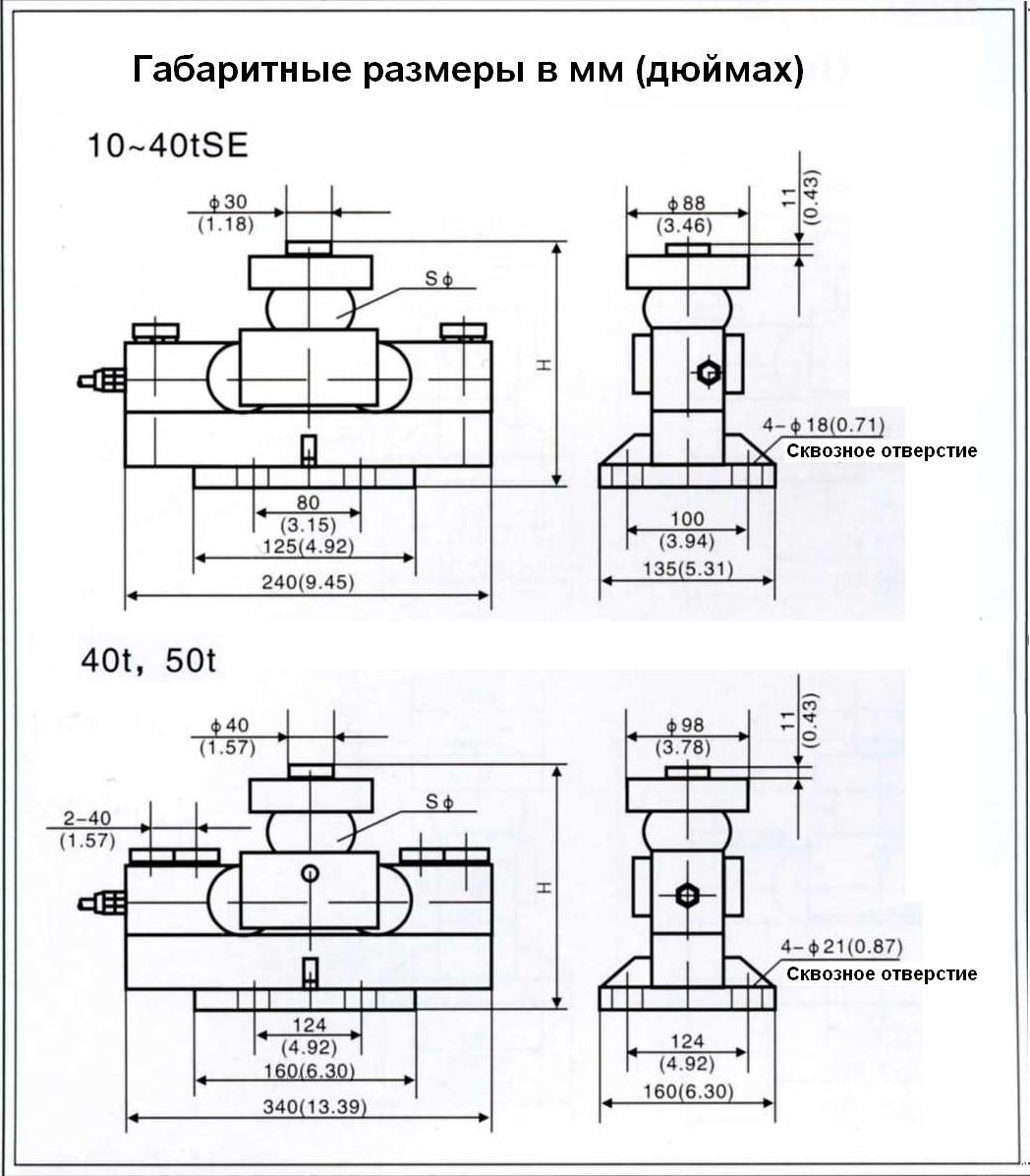

нагрузка/размеры | Собственный вес датчика, кг | Размеры, мм | |
| H | SØ | ||
| 10 т | 16.0 | 195 | 50 |
| 20 - 40 тSE | 17.5 | 225 | 76 |
| 40 - 50 т | 25.0 | 261 | 82 |
| Класс точности | OIML R60 C3 | Температ. отклонение чувствительности (%FS/10°С ) | 0.014 | |||
| Номинальная чуствительность (мВ/В) | 2.0±0.002 | Температ. отклонение нуля (%FS/10°С ) | 0.017 | |||
| Общая ошибка (%FS) | 0.02 | Диапазон термокомпенсации, °С | -10 -+40 | |||
| Нелинейность (%FS) | 0.017 | Рабочий диапазон температур, °С | -35 -+65 | |||
| Гистерезис (%FS) | 0.02 | Диапазон напряжения питания (В) | 5-12(DC) | |||
| Ползучесть(%FS/30мин) | 0.02 | Максимально допустимое напряжение питания (В) | 18(DC) | |||
Входное сопротивление (Ω) | 700±7 | Предельная нагрузка (%FS) | 150 | |||
| Выходное сопротивление (Ω) | 700±7 | Разрушающая нагрузка(%FS) | 300 | |||
| Сопротивление изоляции (MΩ) | ≥5000(50DVC) | Класс защиты по EN 60 529 | IP 68 | |||
| Баланс нуля ( %РКП) | 1.5 | Длина кабеля, м | 12 | |||
| Спецификация кабеля | 4-х жильный экранированный в ПВХ оплетке | |||||
